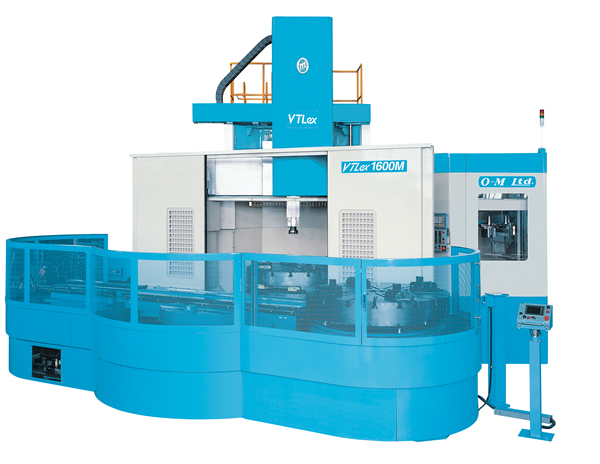

VTLex M 技术沉淀代表车削中心
VTLex-M系列 技术沉淀代表车削中心
1米——3米工作台的定制化产品
VTLex-M为三轴立式车削中心
OM量产化机型中的高端产品，属于OM产品中融合80年立车生产经验的结晶机型。根据客户工件特点提供专门定制车削中心机型。
标准配置：
- 手动四爪卡盘工作台
- 24把刀具ATC
- 防护罩
- 标准刀座 1把
- 维护保养工具
- 基础地脚
- 自动强制润滑系统
- CNC系统 （FANUC 31i）
- 排屑器
- 冷却液系统
- 工作照明
- 三色信号灯
- X轴伸缩防护罩
- 电气备件
- 横梁定位装置
- 润滑油自动供油系统
- 自动断电保护
选配项：
- 对刀测量系统
- 操作面板增高
- 油压3爪卡盘工作台
- 油压卡盘高低压切换
- 油压6爪卡盘工作台 （连动3+3）
- 最大旋径增大
- 工作台电机功率增大
- ATC刀库工具数增加（40、60、90）
- 交换工作台APC
- X轴光栅尺
- Z轴光栅尺
- 润滑油冷却装置
- 工作台定位停止装置
- 工件自动检测装置
- 横梁上下M代码
- 自动开闭式防护罩
- 在线测量系统
- CAPTO刀座对应
| 项目 | 单位 | VTLex915M | VTLex1100M | VTLex1250M | VTLex1600M | VTLex2000M | VTLex2500M | VTLex3000M |
|---|---|---|---|---|---|---|---|---|
|
工作台直径 |
mm |
φ915 |
φ1100 |
φ1250 |
φ1600 |
φ2000 |
φ2500 |
φ3000 |
|
最大车削直径 |
mm |
φ1000 |
φ1350 |
φ1600 |
φ2000 |
φ2500 |
φ3000 |
φ3500 |
|
最大回转直径 |
mm |
φ1250 |
φ1500 |
φ1600 |
φ2000 |
φ2500 |
φ3000 |
φ3500 |
|
最大车削高度 |
mm |
750/550 |
750/550 |
1250 |
1600 |
1815 |
2215 |
2215 |
|
最大承载重量 |
Kg |
1500 |
2000 |
8000 |
10000 |
15000 |
20000 |
20000 |
|
最大扭矩 |
N.m |
6500 |
9350 |
16000 |
20000 |
23460 |
35000 |
35000 |
|
最大切削力 |
N |
25000 |
25000 |
35000 |
35000 |
35000 |
35000 |
35000 |
|
滑枕行程 |
mm |
800 |
800 |
900 |
900 |
1100 |
1100 |
1100 |
|
最大钻孔 |
mm |
60 |
60 |
60 |
60 |
60 |
60 |
60 |
|
动力主轴转速 |
rpm |
25~2500 |
25~2500 |
25~2500 |
25~2500 |
25~2500 |
25~2500 |
25~2500 |
|
工作台回转速度 |
rpm |
4~800 |
4~600 |
2~400 |
1.6~320 |
1.25～200 |
1～160 |
1～160 |
|
横梁上下移动量 |
mm |
固定 |
固定 |
600 |
800 |
1000 |
1200 |
1200 |
