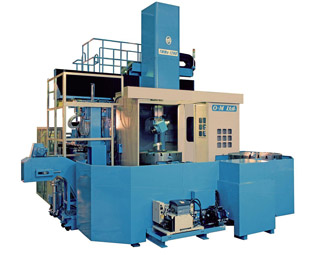

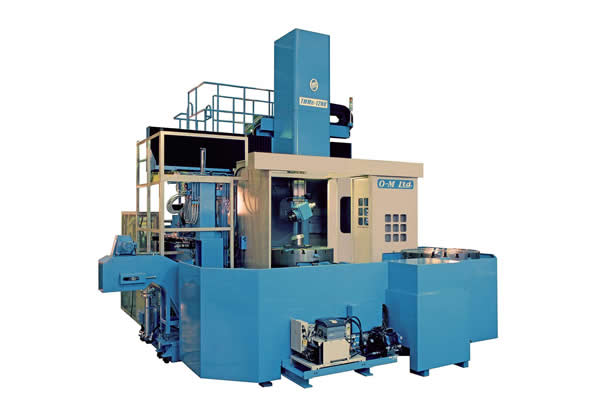

TMMe 五轴立车代表机型
TMMe系列 五轴立车的代表
X Y Z三轴控制+C轴工作台任意分度，配上OM自有360度回转的B轴控制角度头，立式车削中心的5轴精品。
标准配置：
- 手动四爪卡盘工作台
- 40把刀具ATC
- 防护罩
- 标准刀座 1把
- 维护保养工具
- 基础地脚
- 自动强制润滑系统
- CNC系统 （FANUC 31iT）
- 排屑器
- 冷却液系统
- 工作照明
- 三色信号灯
- X轴伸缩防护罩
- 电气备件
- 横梁定位装置
- 工作台润滑油冷却系统
- 自动断电保护
选配项：
- 对刀仪
- 操作面板增高
- 油压3爪卡盘工作台
- 油压卡盘高低压切换
- 油压6爪卡盘工作台 （连动3+3）
- 最大旋径增大
- 工作台电机功率增大
- ATC刀库工具数增加
- 交换工作台APC
- X轴光栅尺
- Z轴光栅尺
- 插床加工功能
- OM制造强力直角弯头
| 项目 | 单位 | TMMe-10N | TMMe-12N | TMMe-16N | TMMe-20N | TMMe-25N |
|---|---|---|---|---|---|---|
| 工作台直径 | mm | φ1100 |
φ1250 |
φ1600 |
φ2000 |
φ2500 |
| 最大车削直径 | mm | φ1450 | φ1600 | φ2000 | φ2400 |
φ3000 |
| 最大回转直径 | mm | φ1450 | φ1600 | φ2000 | φ2400 |
φ3000 |
| 最大车削高度 | mm | 800 | 1400 | 1600 | 2100 |
2400 |
| 最大承载重量 | Kg | 2000 | 8000 | 10000 | 15000 |
20000 |
| 最大扭矩 | N.m | 9341 | 13261 | 16878 | 22378 |
28732 |
| 最大切削力 | N | 25000 | 25000 | 25000 | 25000 |
25000 |
| 滑枕行程 | mm | 600 | 1000 | 1000 | 1000 |
1000 |
| ATC刀库容量 | 把 | 40 | 40 | 40 | 40 |
40 |
| 工作台回转速度 | rpm | 4~600 | 2~400 | 1.6~300 | 1.3~200 |
1～160 |
| 横梁上下移动量 | mm | 固定 | 固定 | 600 | 1000 |
1200 |
